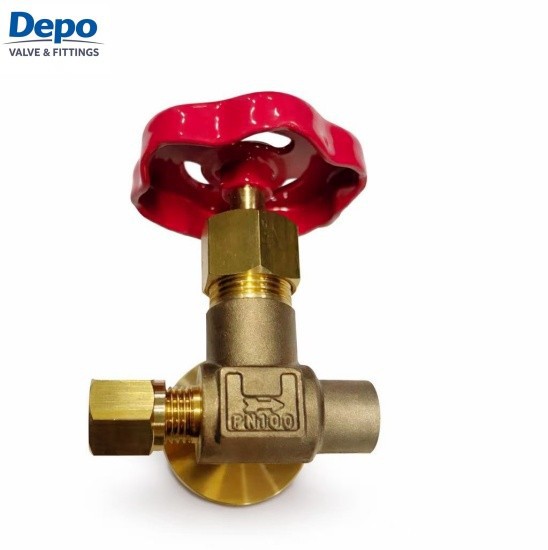

PN 100 プレート付き真鍮球形バルブ

材質：一般真鍮/鉛フリー真鍮
接続:F*M/M*M/F*F
サイズ:1/4インチ-1/2インチ。
ねじ山:NPT/BSPP/BSPT
温度：185度
使用圧力:PN100
規格：ドイツ規格
通常サイズ：G1/4 G3/8 G1/2
用途: 高圧および高温が発生する場所の遮断弁および制御弁として-
このバルブは、水、蒸気、油のほか、最も一般的な酸やアルカリを対象としています。
サイズによっては在庫がございます

お問い合わせを送る

説明

製品説明

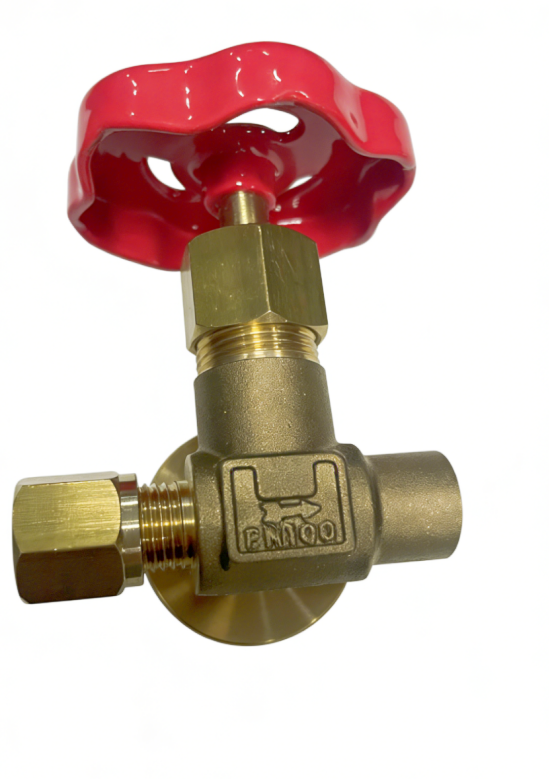

PN 100 プレート付き真鍮球形バルブ。圧縮チューブからメス接続

真鍮製制御圧力ゲージバルブは、計装システムにおける信頼性の高い分離、制御、圧力解放を実現するように設計されています。このバルブは鍛造 CW617N 真鍮で製造されており、制御フランジが統合された一体型ボディを備えており、優れた強度と漏れのない性能を保証します。-
ニードルタイプのステム設計により、流量を正確に調整できます。また、内蔵のブリードポートにより、メンテナンスやゲージの取り外し前に安全に圧力を解放できます。-
このバルブは、突然の圧力サージから圧力計を保護し、システムの安定した動作を確保するのに最適です。

⸻

性能と機能
• 最大 PN100 (100 バール) の定格
• 中圧から高圧のシステムに適しています。-
• グラファイトパッキンにより、185 度までの温度に耐えます。
• 暖房システムや産業用途に最適
・ニードルバルブ構造により、きめ細やかでスムーズな流量調整が可能です。
• 敏感な機器への圧力ショックを防止します。
• 高品質の梱包-により長期的な漏れリスクを軽減-
• 安全な圧力解放のための内蔵ブリード（ドレン）ポート-
• メンテナンスとゲージ交換が容易になります。
• CW617N 鍛造真鍮ボディ
・耐食性に優れ、長寿命です。

製品仕様

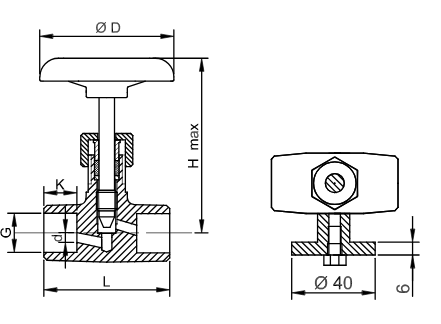

DN	ねじサイズ	呼び圧力 (PN) (MPa)	K(mm)	d(mm)	長さ(mm)	D(mm)	16進数最大	単重（Kg）	描画
8	1/4''	100	13	3.0	50	65	85	0.36
10	3/8''	100	15	3.5	54	65	85	0.39
15	1/2''	100	20	3.5	64	65	85	0.50

ブランド：	デポ	単重：	300g/個
ドライブモード:	マニュアル	バルブ機能:	流量制御、風量調整、レギュレーション、絞り
行動様式:	複動-	タイプ：	三方--ニードル-バルブ
機能と役割:	絞りタイプ	材料：	真鍮
シール材：	ポリテトラフルオロエチレン	シール方法:	ハードシール
ストレスの多い環境:	高圧	温度環境：	高温
流れ方向:	一方向性	糸：	NPT/BSPP/BSPT
該当する業種:	医薬品、排水、化学薬品、環境水処理、電気、石油、機械、石油化学	適用媒体：	酸素、水、油、空気、水蒸気、液化ガス、水素、窒素
