製品説明

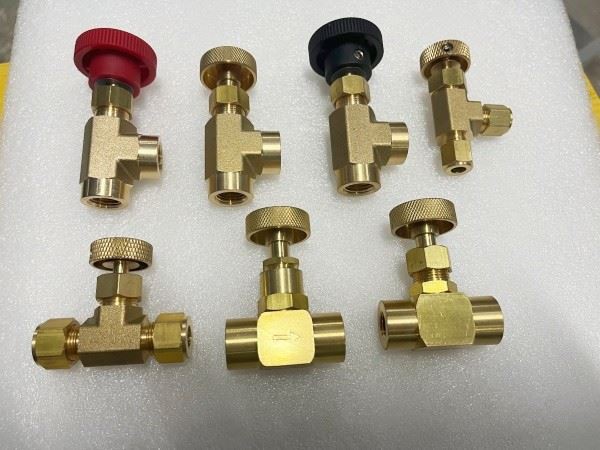

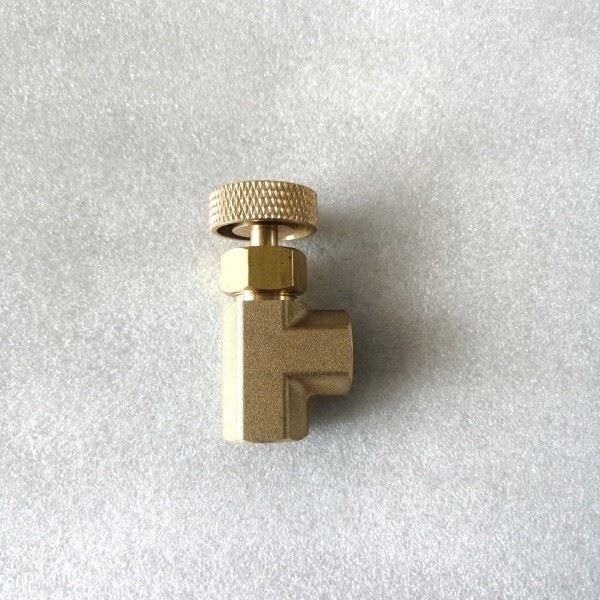

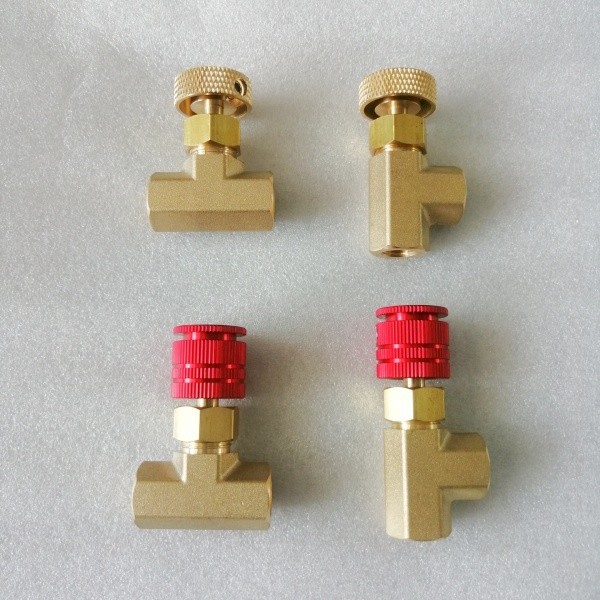

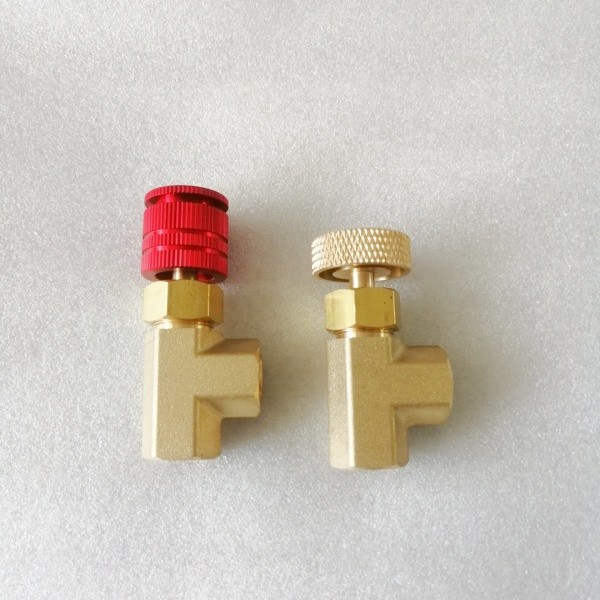

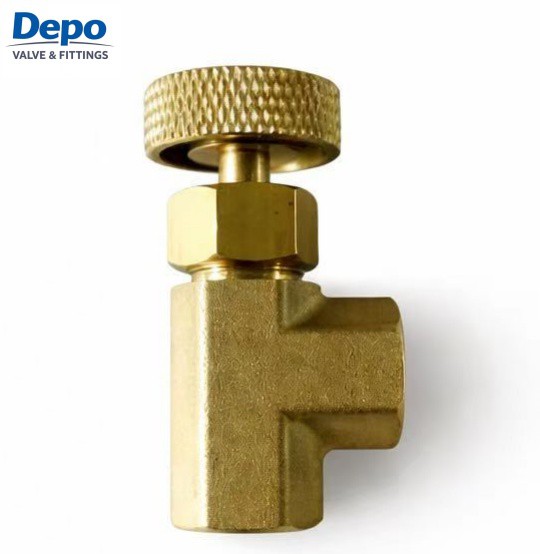

これは真鍮製ニードルバルブ(としても知られています)計器用ニードルバルブまたはミニニードルバルブ)。90度アングルタイプ、メネジ-メネジ接続、頑丈な鍛造真鍮製。水、油、ガス、その他の非腐食性流体を搬送するシステムにおける正確な流量制御用に設計されています。-ニードルポイントステムにより、流量を段階的に正確に調整できます。
材料 ：
体：耐久性の高い無垢真鍮-
幹：真鍮またはステンレス鋼（耐久性と耐食性のため）

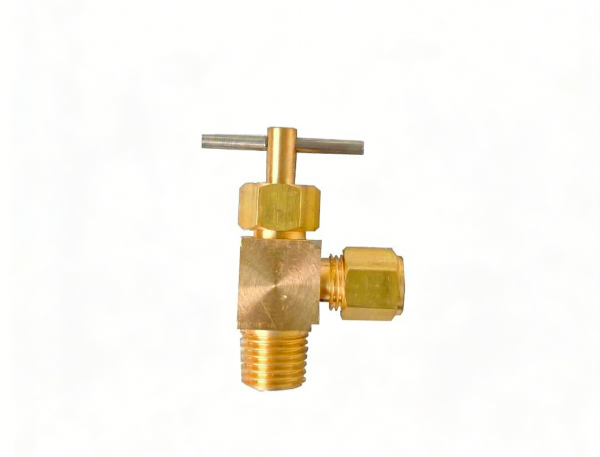

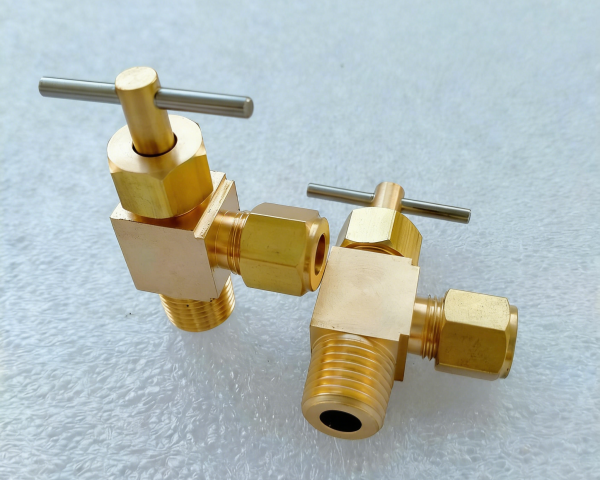

ハンドル：ローレット真鍮ハンドルまたは T{0}} ハンドル
標準サイズ:一般的に利用できるのは、1/8 インチ、1/4 インチ、3/8 インチ、または 1/2 インチ
ネジの種類:NPT (ナショナル パイプ テーパー) または BSPP/BSPT
構成：女性から女性、または男性から女性
使用圧力:通常、次のように評価されます600 PSI ～ 1,000 PSI(WOG - 水、石油、ガス)。高圧バージョンは最大で次の圧力に達します。-2,000 - 3,000 PSI.
動作温度:通常-40 °F ～ +300 °F(-40 度から +150 度)、内部のシール材によって異なります。
フローパターン:角度または直線パターン
製品仕様
|
サイズ |
プレッシャー (MPa) (PN) |
材料 |
接続方法 |
|
1/8'' |
100 |
真鍮 |
メス※ダブルフェルール 女性*女性 女性 * 男性 |
|
1/4'' |
100 |
真鍮 |
|
|
3/8'' |
100 |
真鍮 |
|
|
1/2'' |
100 |
真鍮 |
|
ブランド： |
デポ |
プレッシャー： |
100Mpa |
|
ドライブモード: |
マニュアル |
バルブ機能: |
流量制御、風量調整、レギュレーション、絞り |
|
行動様式: |
複動- |
タイプ： |
アングル{0}}ニードル-バルブ |
|
機能と役割: |
絞りタイプ |
材料： |
真鍮 |
|
シール材： |
ポリテトラフルオロエチレン |
シール方法： |
ハードシール |
|
ストレスの多い環境: |
高圧 |
温度環境： |
高温 |
|
流れ方向: |
一方向性 |
糸： |
NPT/BSPP/BSPT |
|
該当する業種: |
医薬品、排水、化学薬品、環境水処理、電気、石油、機械、石油化学 |
適用媒体： |
酸素、水、油、空気、水蒸気、液化ガス、水素、窒素 |
製品 用途
- 計装システム
- 圧力計スナバ
- ガスクロマトグラフィー装置
- 油圧および空圧ライン
私たちのサービス
1. 12 か月保証:
● 優れた品質の製品
● 当社は製品の品質を 100% 保証します。
●全ての商品に保証が付いておりますので安心してご購入いただけます。
●新品保証：当社の商品はすべてOEMまたはオリジナルの梱包で新品の状態です。
2. すべての支払い方法を受け入れます:
● 通常、T/T (電信送金)、ウェスタンユニオン、または Paypal を受け入れます。
● 取引通貨: USD または RMB。
●支払い TT 30% のデポジットは前払い、70% の残金は出荷前に支払われます。
●（サンプルオーダー）T/T/ウエスタンユニオン100％アットサイト。
3.強力なパッケージ:
私たちのパッケージ方法は完璧な状態、またはカスタマイズに従っています。
4.短納期:
● 出荷期間: CIF/CFR/FOB 寧波/上海、中国。
● 発送日：在庫がある場合はすぐに、大量注文の場合は入金を受け取ってから7〜20日かかります。
● 発送方法: 海、空、速達 (DHL、UPS、FedEx、TNT、EMS) で商品を発送します。
5. アフターサービス:-
● 優れたアフターサービス:-24 時間年中無休、12 か月保証。
● 製品の寿命-長期メンテナンス サービス。
私たちを選ぶ理由
1.厳しい検査基準による安定した品質
2.工業用バルブ供給における豊富な経験
3.OEMおよびカスタマイズされたソリューションが利用可能
4.短納期と信頼できるサービス
よくある質問
1. あなたはメーカーですか、それとも商社ですか?
当社はステンレス鋼と真鍮のバルブと継手を専門とする専門メーカーであり、世界市場向けの強力な OEM 能力を備えています。
2.MOQは何ですか?
標準品：低MOQ、試作対応可能
カスタマイズされた製品: デザインに依存
最初の協力のために少量の注文をサポートします。
3. 図面やサンプルに従って生産できますか?
はい、サポートしますOEM＆カスタム生産.
お客様のサンプルに基づいて、特に次のような金型を開発できます。1ピースの特別なフィッティング.
4. どのような材料を供給しますか?
ステンレス鋼：SS304 / SS316
黄銅: HPb59-1 / HPb59-3 /HPb58-3/鉛フリー黄銅
必要に応じて、材料試験レポート (MTC) を入手できます。
5. 圧力定格はどれくらいですか?
当社の製品は次のような用途に適しています。
中圧から高圧の用途
一部のグリースフィッティングは、10,000PSI
正確な圧力は製品のタイプと設計によって異なります。
6.納期はどれくらいですか?
在庫品/標準品：7～15日
OEM / カスタマイズ: 20 – 35 日
お急ぎのご注文にも迅速な対応が可能です。
安定した顧客は、より良い条件で交渉することができます。
7。主にどの市場に輸出していますか?
私たちは以下の分野で豊富な経験を持っています。
アメリカ合衆国
ヨーロッパ
中東
私たちは彼らの基準と品質要件を熟知しています。
8。品質をどのように確保しますか?
出荷前に全数検査
ねじゲージ検査
圧力/密閉テスト (必要な場合)
第三者による検査は許容されます。-
9。どのようなスレッド標準をサポートしていますか?
NPT（アメリカ規格）
BSPT / BSPP (欧州規格)
スレッドの互換性の確認をお手伝いします。
10。梱包は何ですか?
標準輸出用カートン + パレット
-防錆保護
カスタムパッケージとロゴマーキングが可能です。
11。競争力のある価格を提供できますか?
はい - を提供します同じ品質レベルで非常に競争力のある価格設定特に長期的な協力を目的としています。-
真鍮製ニードルバルブの取り付け方法
真鍮製ニードルバルブの取り付けガイド
1. インストール前チェック-
流れの方向:バルブ本体に流れの矢印があるかどうかを確認します。ほとんどのニードルバルブは方向性があります。通常、メディアは参入する必要があります座席の下に(針の先端) と側面から排出されるため、正確な制御とパッキンの寿命が保証されます。
スレッドの検査:パイプのねじ山がバルブのねじ山と一致していることを確認します (例: 1/4 インチ NPT)。すべてのねじ山にゴミ、油、または金属の削りくずを取り除きます。
2. 接続部を密閉する
これらのバルブには通常、NPT（テーパー）ネジ山がある場合、漏れを防ぐためにシーラントが必要です。
PTFEテープ:テープを糸方向に3～5回巻き付けます。テープの破片がシステムに入り針穴を詰まらせるのを防ぐため、最初の糸は重ならないようにしてください。
ねじ山シーラント:高圧ガス用途では、より信頼性の高いシールを実現するために液体パイプ シーラント（パイプ ドープ）が好まれることがよくあります。{0}
3. インストール手順
手で締める:バルブを手でパイプにねじ込み、指で締めます。-
レンチで締める：使用レンチ2本。 1 つのレンチを使用してパイプ/継手を固定し、もう 1 つのレンチをパイプ/継手を固定します。六角形の本体バルブを締めて締めます。
警告：決して使用しないでくださいローレットハンドルバルブを締めると、内部のニードルやステムが損傷する可能性があります。
向き:これはアングル-パターンバルブ、ハンドホイールが手動で調整しやすい位置にあることを確認してください。
4. テストと試運転
初期設定：はずみ車を時計回りに回して、全閉圧力をかける前の位置。針先は精密に加工されており、変形しやすいため、締めすぎないでください。-
リークテスト:ゆっくりとシステム圧力を加え、すべての接続を点検します。漏れ検知スプレーまたは石鹸水。泡を探してください。
微調整 ：ハンドルをゆっくり回してください。ニードル バルブは流量を大幅に変化させるために複数回転する必要があるため、微量の計量が可能です。-
安全上の注意事項
圧力限界:製品またはデータシートに記載されている定格圧力 (例: 600 PSI または 1000 PSI) を超えないようにしてください。
材質の互換性:真鍮が媒体と互換性があることを確認してください (アンモニアや腐食性の高い酸との使用は避けてください)。
漏れの問題が発生した場合、真鍮ニードルバルブを取り付けるときの対処方法
1. ねじ接続部の漏れ
原因：不十分なシーラントまたはねじ山の不一致 (NPT 対 BSP)。
解決：
バルブを取り外してネジ山を掃除します。
再申請-5 ～ 8 ラップPTFE (テフロン) テープを時計回りに回転させます。
レンチを使用していることを確認してください。バルブ本体、ハンドルではありません。
パイプとバルブの両方が同じねじ規格であることを確認してください。
2. バルブステムの漏れ
原因：振動や頻繁な使用によりパッキンナットが緩む。
解決：
を見つけます。パッキンナット(ハンドホイールのすぐ下の小さな六角ナット)。
少し締めてください(1/8～1/4回転) 漏れが止まるまで時計回りに動かします。
注記：締めすぎるとハンドルが回転しにくくなりますので、締めすぎないでください。{0}
3.内部リーク・シートリーク
原因：シートにゴミが詰まっている、または針先が損傷している。
解決：
バルブを数回全開・全閉すると、瓦礫を洗い流す流体の流れとともに。
全閉しても漏れる場合は、精密針先が変形している可能性があります。バルブを交換してください。
