製品説明

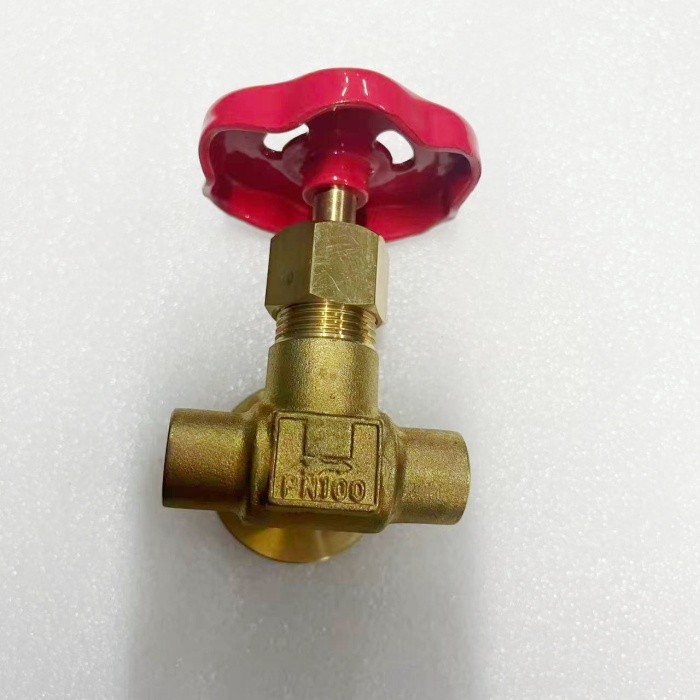

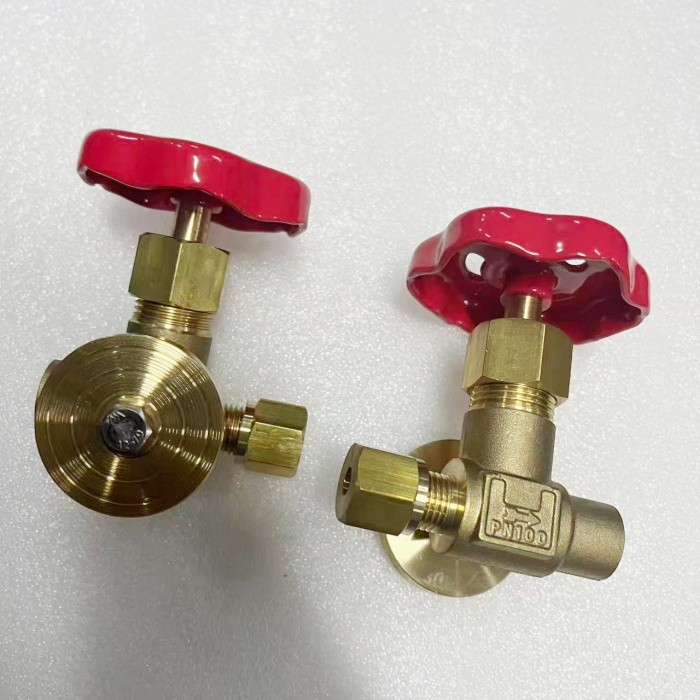

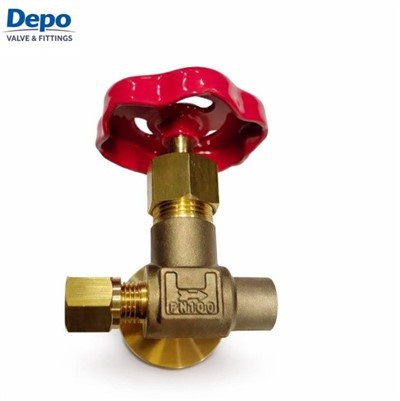

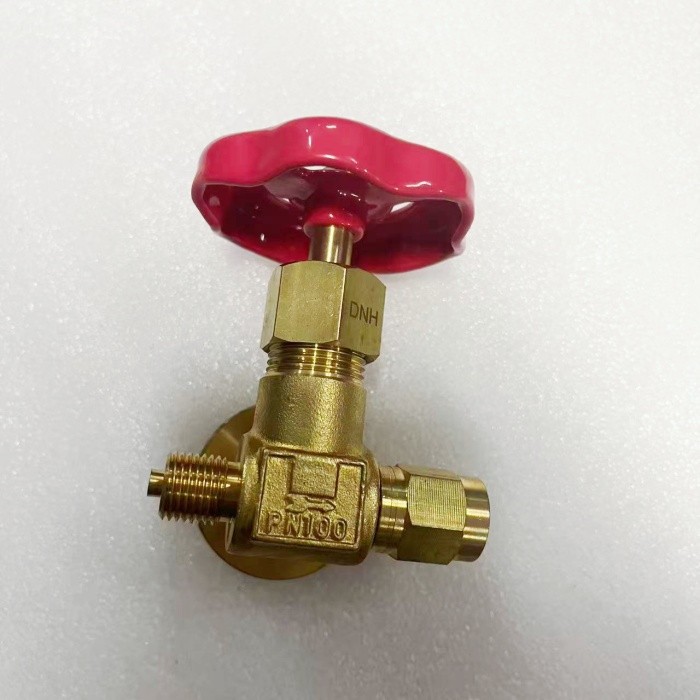

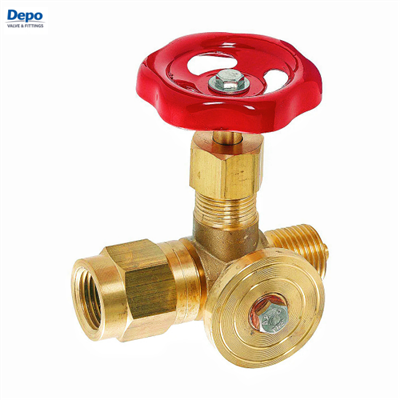

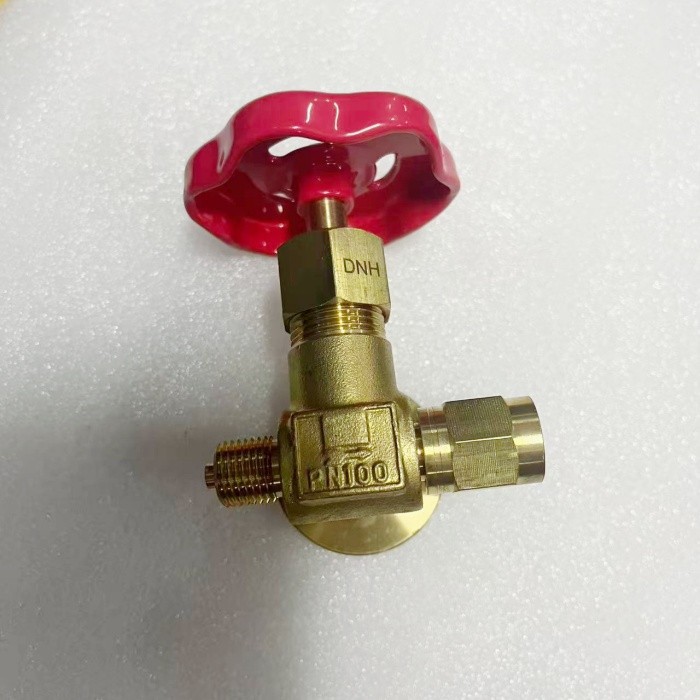

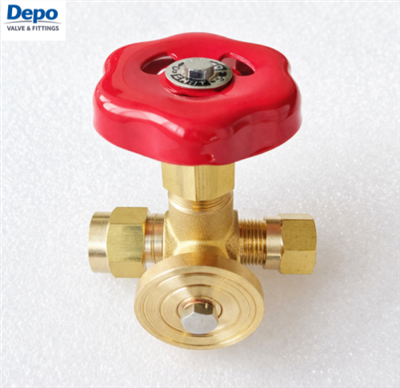

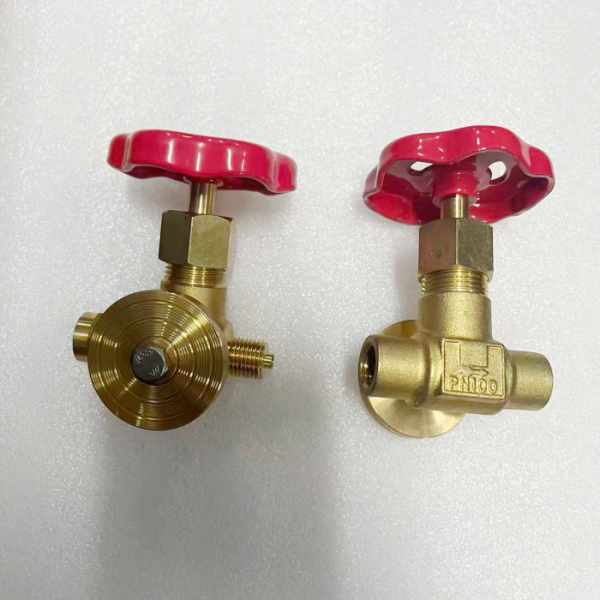

PN 100 フランジ付き制御圧力計バルブ、ブリード穴付きの雌ネジから雄ネジ
- 真鍮製制御圧力ゲージ バルブは、計装システムにおける信頼性の高い分離、制御、圧力解放を実現するように設計されています。このバルブは鍛造 CW617N 真鍮で製造されており、制御フランジが統合された一体型ボディを備えており、優れた強度と漏れのない性能を保証します。-
- ニードルタイプのステム設計により、流量を正確に調整できます。また、内蔵のブリード ポートにより、メンテナンスやゲージの取り外し前に安全に圧力を解放できます。-
- このバルブは、突然の圧力サージから圧力計を保護し、システムの安定した動作を確保するのに最適です。
⸻
性能と機能
• 最大 PN100 (100 バール) の定格
• 中圧から高圧のシステムに適しています。-
• グラファイトパッキンにより、185 度までの温度に耐えます。
• 暖房システムや産業用途に最適
・ニードルバルブ構造により、きめ細やかでスムーズな流量調整が可能です。
• 敏感な機器への圧力ショックを防止します。
• 高品質の梱包-により長期的な漏れリスクを軽減-
• 安全な圧力解放のための内蔵ブリード（ドレン）ポート-
• メンテナンスとゲージ交換が容易になります。
• CW617N 鍛造真鍮ボディ
・耐食性に優れ、長寿命です。
製品仕様
| DN |
ねじサイズ |
呼び圧力 (PN) (MPa) |
K(mm) | d(mm) | 長さ(mm) | D(mm) |
16進数 最大 |
単重 （Kg） |
描画 |
| 8 |
1/4''
|
100 |
13 | 3.0 | 50 | 65 |
85 |
0.36 |  |
| 10 |
3/8'' |
100 |
15 | 3.5 | 54 | 65 |
85 |
0.39 | |
| 15 |
1/2'' |
100 |
20 | 3.5 | 64 | 65 |
85 |
0.50 |
|
ブランド： |
デポ |
単重： |
300g/個 |
|
ドライブモード: |
マニュアル |
バルブ機能: |
流量制御、風量調整、レギュレーション、絞り |
|
行動様式: |
複動- |
タイプ： |
三方--ニードル-バルブ |
|
機能と役割: |
絞りタイプ |
材料： |
真鍮 |
|
シール材： |
ポリテトラフルオロエチレン |
シール方法: |
ハードシール |
|
ストレスの多い環境: |
高圧 |
温度環境： |
高温 |
|
流れ方向: |
一方向性 |
糸： |
NPT/BSPP/BSPT |
|
該当する業種: |
医薬品、排水、化学薬品、環境水処理、電気、石油、機械、石油化学 |
適用媒体： |
酸素、水、油、空気、水蒸気、液化ガス、水素、窒素 |
製品 用途
・圧力計設置システム
• HVACおよび暖房システム
• 油圧および空気圧システム
• 産業用計装
• 石油、ガス、化学産業
