ダブルフェルール圧縮継ぎ手とは何ですか?

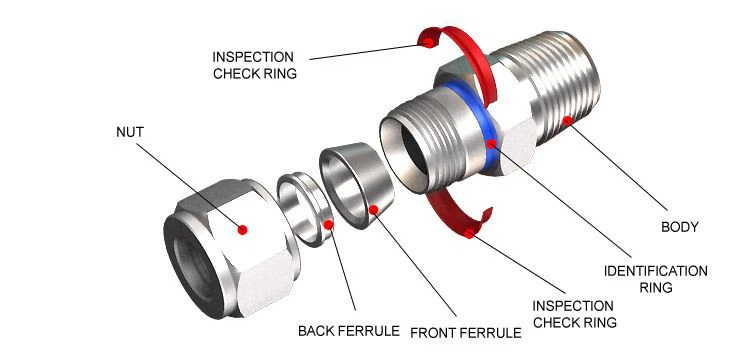

ダブルフェルール圧縮チューブ継手とも呼ばれる2フェルール圧縮継手は、2つのパイプ、計装またはバルブを接続するために使用されるカップリング方法です。圧縮ナット、バックフェルール、フロントフェルール、フィッティングボディで構成されています。パイプはナットとフェルールを通ってスライドし、ナットは締め付けられ、指のタイトな位置からナットは1-1/4回転します。取り付け順序は、フィッティングボディ(シート)、フロントフェルール(大きなフェルール)、バックフェルール(小さいフェルール)、圧縮ナットです。フロントフェルールはチューブの外径とフィッティングボディに対してシーリングし、バックフェルールはフロントフェルールを軸方向に押し、チューブにラジアルグリップを適用します。
一般的なサイズ範囲は、分数サイズの場合は 1/16 インチから 2 インチ、メートルサイズの場合は 2 ~ 50 mm です)。
このアプリケーションは、家庭用、自動車、石油・ガス、鉱業、化学・石油化学、半導体、空気圧および油圧システムなどの幅広い産業をカバーしています。
ダブルフェルールチューブフィッティングの利点:
2ピースのダブルフェルール製品には、シングルフェルールシステムよりも優れたシーリング技術が組み込まれています。前述のように、両方のピースには、究極のシーリング製品を作成するための特定の役割があります。このため、ダブルフェルール継手は2つのより高度な製品です。ステンレス鋼チューブの「ダブルシール」の利点は、シングルフェルール製品では競合できない高効率シールを作り出します。
簡単な組み立てと分解
クイックインストール
高圧
漏れなし
ダブルフェルール継手の取り付け方法
1.チューブを継手に挿入し、チューブの端が継手の底に達することを確認し、ユニオンを指で締め付けます
2.フェルールナットの6時位置にマークを付ける
3.レンチを使用して関節本体を固定し、フェルールナットを1回回し、4分の1回転させ、この時点でマークは9 o'ock位置まで540度回転します
ダブルフェルール管継手を取り付ける際の注意事項
フェルールナットを1回4回転で締め付ける過程で、ジョイントの内側は、次の設計されたアクションを順番に完了します。
ねじ山の機械的前進により、フェルールナットは前方に移動して後部フェルールを前方に押し出すと同時に、後部フェルールは前方フェルールを押し進める。
コネクタ本体の先端がフロントフェルールを内側に押し込みます。
フロントフェルールは、チューブの内径と外径の間の公差を排除します。
リアフェルールの前進に伴い、フロントフェルールは前後に移動し、後端が持ち上げられてジョイント本体の傾斜面とシールを形成します。
チューブの変形が大きくなり、ボディの傾斜面とフロントフェルールとの接触面が増加すると、抵抗が大きくなるとリアフェルールが内側に移動し、チューブ上に第2の強固なサポートが形成されます。
フェルールナットを1回締めて4分の1回転させ、1/16インチ(1.52mm)前進させ、ジョイントを密閉し、チューブをしっかりと保持します。
