I. はじめに
産業および民生分野で一般的に使用されるバルブタイプである真鍮ボールバルブの性能は、各内部付属品の品質と特性に依存します。この記事では、黄銅製ボールバルブの主要付属品の機能、材料特性、関連する製造プロセス、品質検査基準を深く分析し、業界の実務者や関係者に包括的な知識の参考を提供します。
II.真鍮製ボールバルブの概要
真鍮製ボールバルブはスイッチや遮断弁としての使用に適しており、遮断機能を迅速に実現できます。-ハンドルは時計回りに90度回転し、全開から全閉まで操作が簡単です。全閉から全開まで、ハンドルは反時計回りに90度回転します。フルボア構造を採用しており、媒体の流れ方向に特別な要件はありません。-さまざまな液体および気体の輸送パイプラインシステムで広く使用されています。
Ⅲ．主な付属品の機能と特徴
(I) ポリテトラフルオロエチレン製シールシート
機能: ボールバルブのシール機能を実現し、耐用年数を確保するための重要なアクセサリです。
材料特性:ポリテトラフルオロエチレンは、非常に高い化学的安定性、強力な耐食性、低い摩擦係数を備えたプラスチックの王様として一般に知られています。再生材料を使用した製品と比較して、純粋な PTFE で作られたシールシートはシール性能をより良く維持し、長期使用中の漏れのリスクを軽減することができ、それによりボールバルブの全体的な耐用年数が延長されます。-
実稼働環境の要件:製品成形プロセスの安定性を確保するために、生産工場では、加工プロセス中の PTFE 素材の性能の一貫性を確保するために、通常 26 度に制御される一定の温度を維持する必要があります。
品質管理:原材料から製造、品質検査、倉庫保管、最終組み立てリンクに至るまで、生産プロセス全体において、各シーリングシートの品質が基準を満たしていることを確認するために厳格な検査が実施されます。

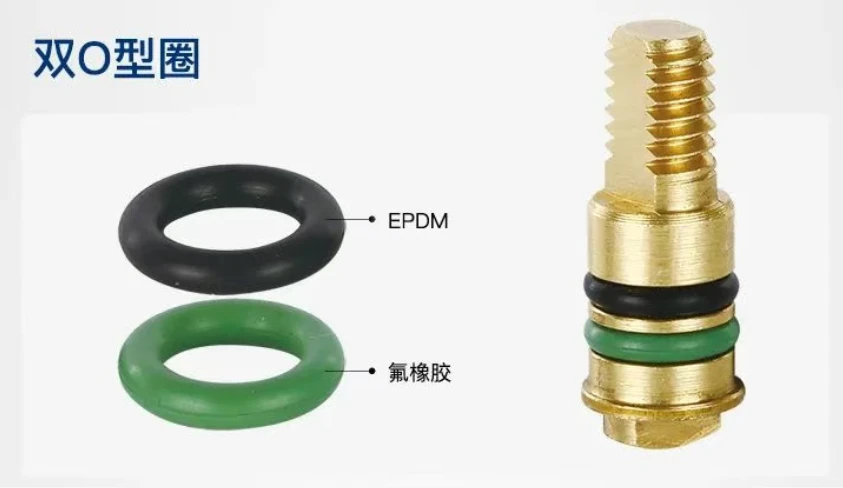

(II) ゴム O- リング
関数：バルブのシール性能を強化し、ポリテトラフルオロエチレン製シールシートと併用して媒体の漏れを防ぎます。
材質特性
フッ素ゴム素材（緑色のO-リング）:耐老化性、耐食性、耐油性に優れています。油性媒体、化学腐食のリスクが高く、シールの耐用年数に対する厳しい要件がある作業環境に適しています。
EPDM 材質 (黒色 O- リング、EPDM):高温、低温に強いという優れた特性を持っています。温度変化の大きい使用条件下でも良好な弾性とシール性能を維持できるため、ボールバルブの使用温度範囲が広がります。
品質検査:全自動Oリング装置を使用しています。-画像を記録してインフォメーションセンターにアップロードすることで、Oリングが欠落しているかどうかを正確に識別して比較することができ、製品の品質と信頼性を確保します。
(III) バルブステム
関数：バルブのスイッチや調整機能を実現する中核となる部品です。その品質はバルブの耐用年数と信頼性に直接関係します。
製造工程と特徴：バルブステムは熱間圧延法により一体成形されており、高密度が特徴です。これにより、バルブステムの耐圧性が強化され、より大きな圧力がかかっても変形しにくくなります。優れた耐食性があり、さまざまな腐食性媒体に対応できます。優れたねじれ耐性により、高圧や高温などの過酷な使用条件下でも、バルブがバルブの切り替えや調整動作を安定して実行できることが保証されます。
(IV) バルブ本体とボンネット
製造プロセス:全長 52m の全自動高温焼鈍ラインを採用しており、高い稼働効率と安定した性能を実現しています。{0}半製品は、最高 500 度の高温アニーリング プロセスを受ける必要があります。-
プロセス効果
内部ストレスを取り除く：熱間鍛造や加工時に発生する内部応力を効果的に除去し、製品の性能を向上させます。
硬度と強度を低下させる:製品の硬度と強度を適切に低下させ、製品の色を維持しながら、材料の延性と靭性を向上させます。
微細構造の最適化:製品内部の結晶分子を再結合させて結晶粒を細かく均一にし、材料内部の欠陥を減らし、さまざまな作業条件下での製品の割れリスクを大幅に低減します。未焼鈍銅バルブと比較して、焼鈍銅バルブの靭性は大幅に向上し、加工応力が完全に解放され、破損の危険性が大幅に減少します。
IV.品質検査基準
(I) 臨床検査プロセス
生産の各バッチの前に、製品は厳格な実験室テストを受ける必要があります。ボールバルブのポリテトラフルオロエチレン製シールシート、ゴム製 O- リング、バルブ本体、バルブステム、その他の付属品を完成品に組み立てる場合、実験室の設備で複数のテストを実行する必要があります。
(II) 試験項目と要件
シールテスト:さまざまな圧力条件下でバルブに漏れがないか確認し、バルブのシール性能が規格を満たしていることを確認します。
曲げ試験:曲げ力が加わったときのバルブステムおよびバルブボディの性能を評価し、動作中の外力による曲げによってバルブが損傷しないことを確認します。
爆発試験:極度の圧力環境をシミュレートし、バルブが耐えられる最大圧力をテストし、過圧下での製品の安全性を確認します。
寿命テスト:スイッチング操作を繰り返して、長期使用中のバルブの性能の安定性と耐久性をテストします。{0}}業界における高品質製品のテスト基準は、通常、国家基準をはるかに上回っており、一般に国家基準の 2 倍以上が要求されており、製品が合格と判断されるには、製品に漏れがないことが必要です。-
V. 結論
黄銅製ボールバルブの各種付属品は、バルブの性能を確保する上でかけがえのない役割を果たします。ポリテトラフルオロエチレン製シールシートとゴム製 O- リングが、バルブのシール効果と適用環境を決定します。バルブステムの品質はバルブの動作の信頼性と寿命に影響します。バルブ本体とボンネットの製造プロセスは、バルブ全体の強度と耐クラック性に関係します。厳格な品質検査基準が製品の品質を保証する鍵です。生産プロセスの各リンクを制御し、付属品の材料、製造プロセス、完成品のテストに高い基準を設定することによってのみ、優れた性能、安全性、信頼性を備えた真鍮製ボールバルブを製造し、さまざまな業界の高まるニーズに応え、バルブ業界の持続可能で健全な発展を促進することができます。
