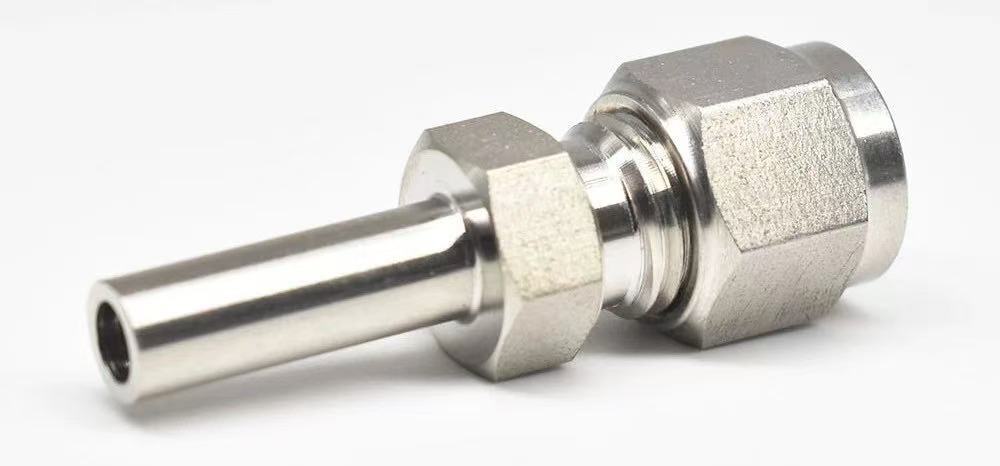

フェルール-タイプのジョイントは、迅速な接続や繰り返しの分解などの利点により、油圧システム、石油化学、食品加工などの分野で広く使用されています。ただし、高温-、高圧-、または特殊な媒体環境では、接合部の溶接部および溶接部付近が脆化する傾向があり、シールの破損や破損につながることがあります。本稿では、脆化の原因を材料選定、加工技術、設置仕様、環境管理の4つの側面から系統的に分析し、その防止・管理戦略を提案します。
I. 脆化現象の原因解析

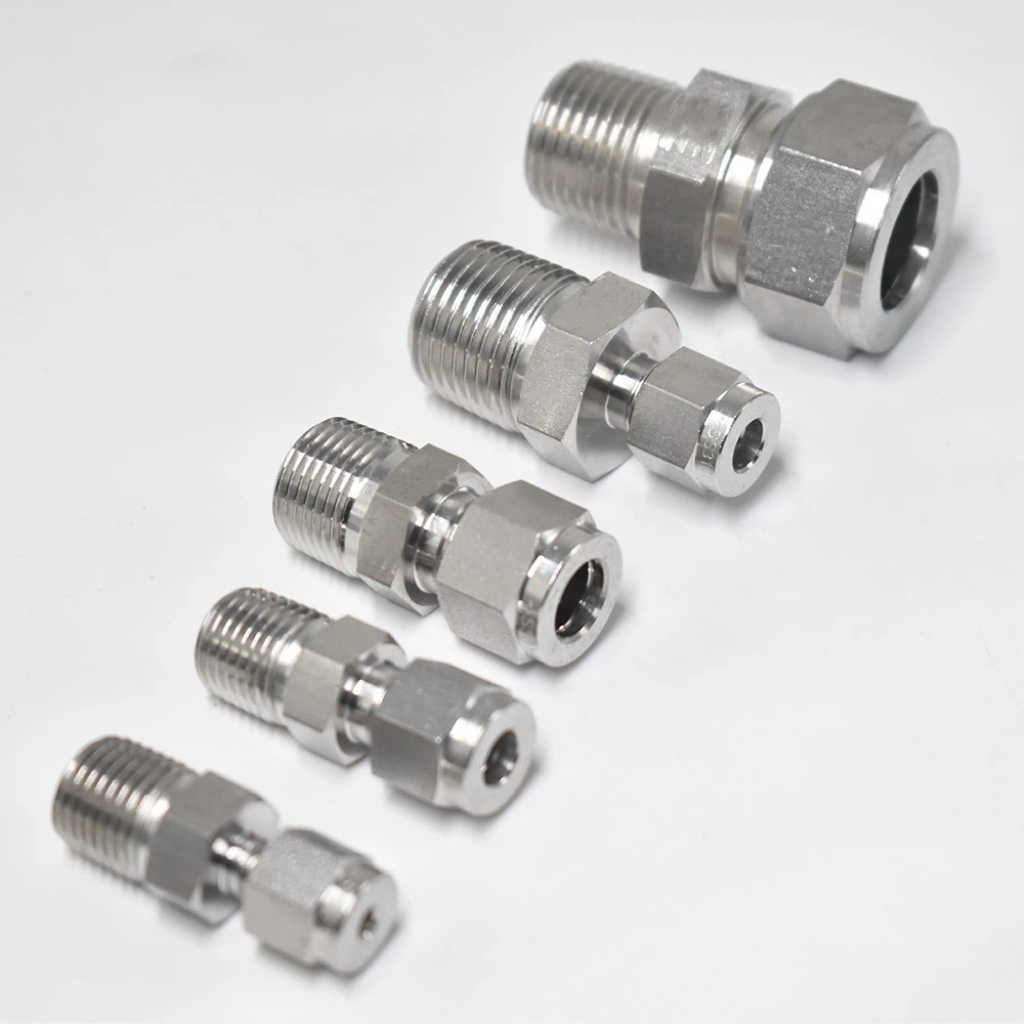

1. 材料の相変態と微細構造の劣化
ステンレスフェルールを350～500度の環境で長時間使用した場合、フェライト含有量が15～20％を超えると「475度脆化」や「σ相脆化」が発生することがあります。たとえば、475 度の二相ステンレス鋼の溶接継手では、フェライト相により脆い金属間化合物が析出し、衝撃靱性が 50% 以上低下します。さらに、375 ～ 875 度で長時間使用すると、フェライトが最大 68HRC の硬度を持つ σ 相に変態し、脆化がさらに悪化する可能性があります。
2. 加工硬化と残留応力
不適切な切削技術は材料の加工硬化を引き起こす可能性があります。たとえば、パイプカッターを使用する場合、シングルカットが深すぎると、パイプの表面にマルテンサイト組織が形成され、パイプの硬度が30％〜50％増加し、靭性が大幅に低下します。さらに、事前組み立て中のフェルールの変形が大きすぎる場合（埋め込み深さが 0.5 mm を超えるなど）、接合部の内部に残留引張応力が形成され、亀裂発生の起点となる可能性があります。
3. 取り付け不良と応力集中
端面の品質:パイプ端にバリが残っていると、フェルール刃先の食い込みが不均一になることがあります。ある油圧システムでは、バリの残留により脈動漏れが発生し、漏れ率が15％に達したことがありました。
同軸度のずれ: パイプが 0.5 度を超えてスキューすると、フェルールと継手本体のコーン表面の間の接触面積が 30% 減少し、局所応力集中係数が 2.5 倍に達する可能性があります。
横方向の力の適用:振動減衰設計が欠如しているため、特定の風力タービン発電機セットのジョイントの疲労寿命は、振動条件下で 20,000 サイクルから 5,000 サイクルに急激に低下しました。
4. 環境浸食と媒体の影響
高温酸化:500 度の蒸気環境では、304 ステンレス鋼接合部の表面の酸化物層の厚さが 0.1 mm 増加するごとに、靭性損失率は 8% に達します。
塩化物イオン腐食:塩化物-を含む媒体中の 316L ステンレス鋼の場合、塩化物イオン濃度が 50 ppm を超えると、孔食速度が 3 倍に増加し、亀裂の伝播が加速されます。
低温脆性破壊: -40 度では、炭素鋼接合部のシャルピー衝撃エネルギーは 200J から 20J に減少し、破壊靱性は室温の 1/10 以下になります。
II.クラック防止のための 4 つの基本戦略
1. 材料の最適化と熱処理
鉄生成制御: 二相ステンレス鋼を溶接する場合、ニッケル当量（Nieq=Ni + 30C + 0.5Mn）を 22 ～ 25% に調整することで、鉄生成量を 8% ～ 12% に制御できます。たとえば、石油化学プロジェクトで UNS S31803 材料を採用した後、475 度での脆性転移臨界時間が 500 時間から 2000 時間に延長されました。
-溶接後の熱処理:σ-相の亀裂が発生しやすい材料の場合、1000-1050 度の焼入れプロセスを実施すると、σ 相の 90% 以上を除去できます。原子力発電所のパイプラインの溶接後、1020度/2時間の焼入れ+ 720度/8時間の時効処理により、溶接シームの衝撃エネルギーは15Jから80Jに増加しました。
低温材料の選択: -50 度未満の環境では、シャルピー衝撃エネルギーが -60 度で 34J 以上にとどまる F グレード鋼 (ASTM A333 Gr.6 など) を優先する必要があります。

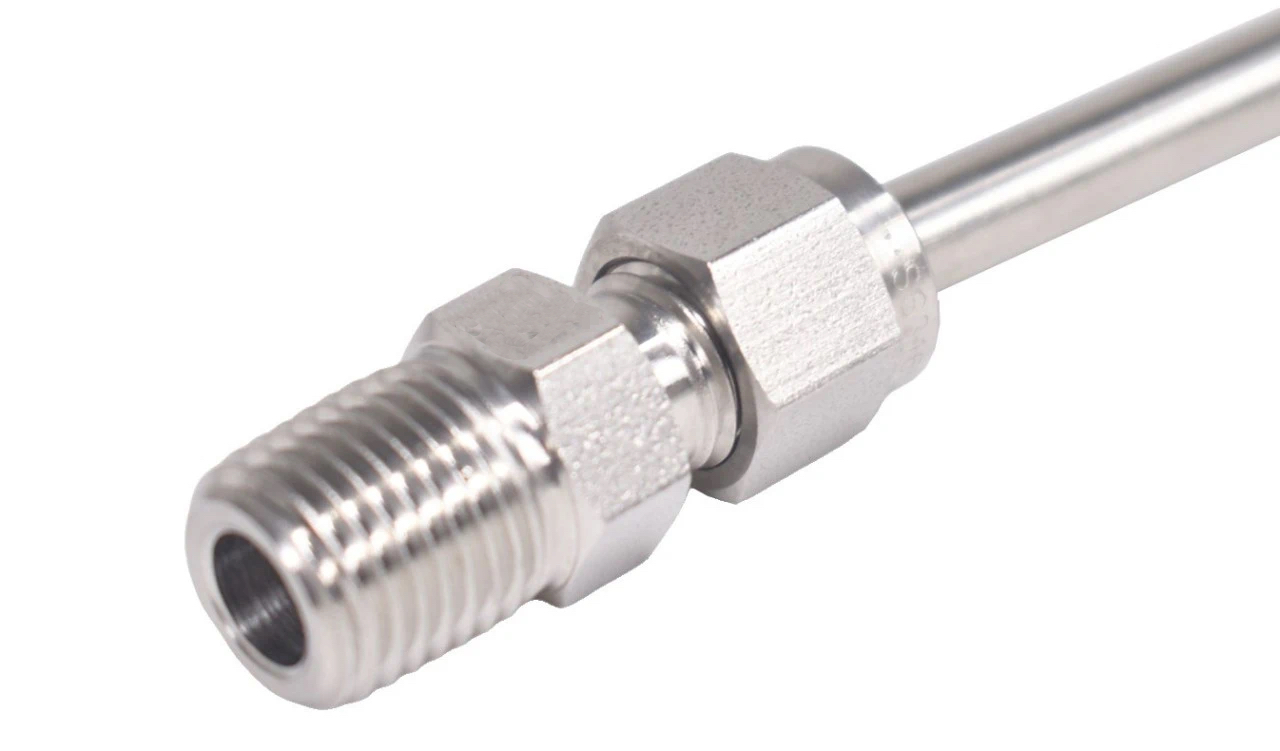

2. 精密加工と品質管理
切断加工仕様：パイプ切断には専用のナイフを使用してください。 1回の切削ストロークは0.05 - 0.1mm以内に制御し、切削円の総数は8以上にしてください。
金鋸を使用して切断する場合、パイプ端の垂直度が 0.3 度以下になるようにガイド ブロックを装備する必要があります。
切断後、120 メッシュのサンドペーパーで粗研磨→ 400 メッシュのサンドペーパーで微研磨→ 超音波洗浄の 3 段階の研磨方法を使用して、加工の硬化層を完全に除去します。-
事前に設定されたパラメータ制御:プラグの挿入深さは0.1 - 0.2 mm以内に厳密に管理され、特殊なゲージを使用して検査されます。
-事前取り付けトルクはパイプの直径に応じて段階的に決定されます。直径が φ6 - 10 mm のジョイントの場合、それは 64 - 115 N·m、直径が φ6 - 10 mm の場合は 64 - 115 N·m です。 φ16mmジョイントの場合は259N・m、 φ18mmジョイントの場合は450N・mとなります。
トルク-角度二重制御方式を採用しています。マークの位置まで回してから、指定された回転数だけ回転します（たとえば、1/4 インチのパイプ継手の場合は 1 - 1/4 回転）。

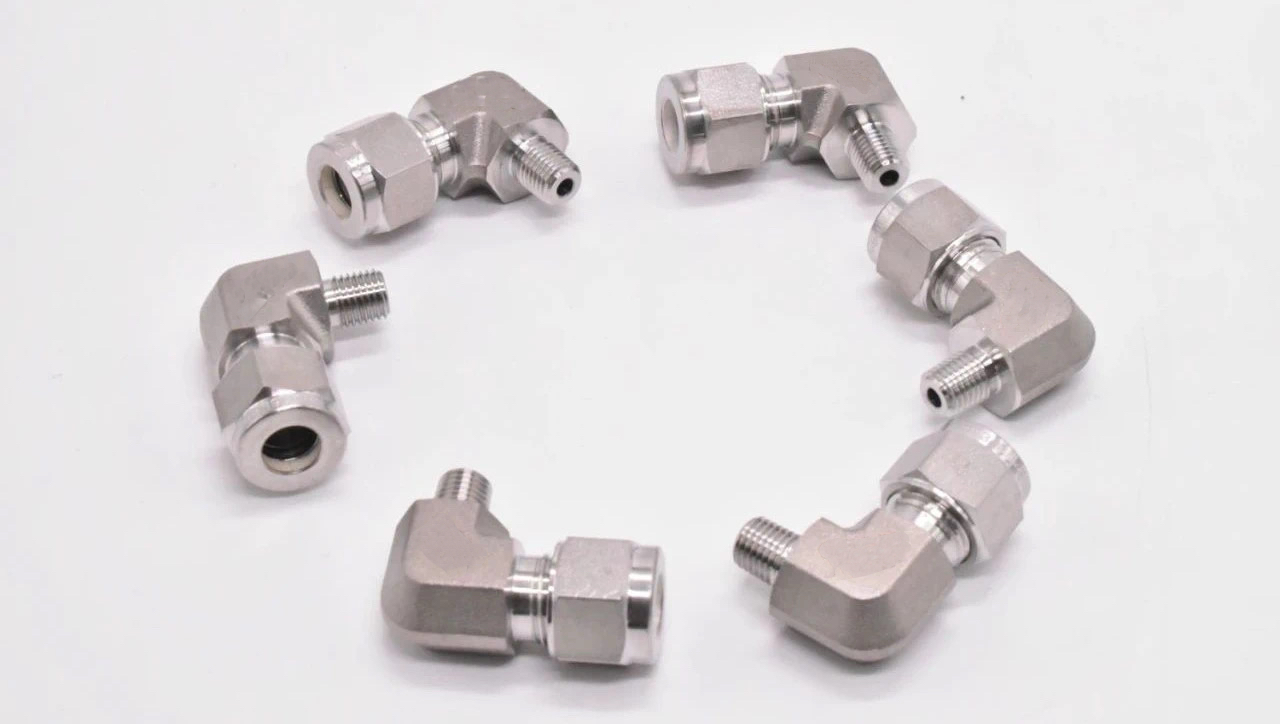

3. 標準化されたインストールプロセス
5 つのステップのインストール方法:
マーキングと位置決め:再取り付けの基準となるナットの六角頭とジョイント本体の基準線を合わせてください。
パイプ挿入:パイプの端が継手本体の肩部と同一平面上にあり、挿入深さの偏差が 0.5 mm 以下であることを確認してください。
仮締め:-ナットがフェルールに接触するまで手で締め、最初の位置を記録します。{0}

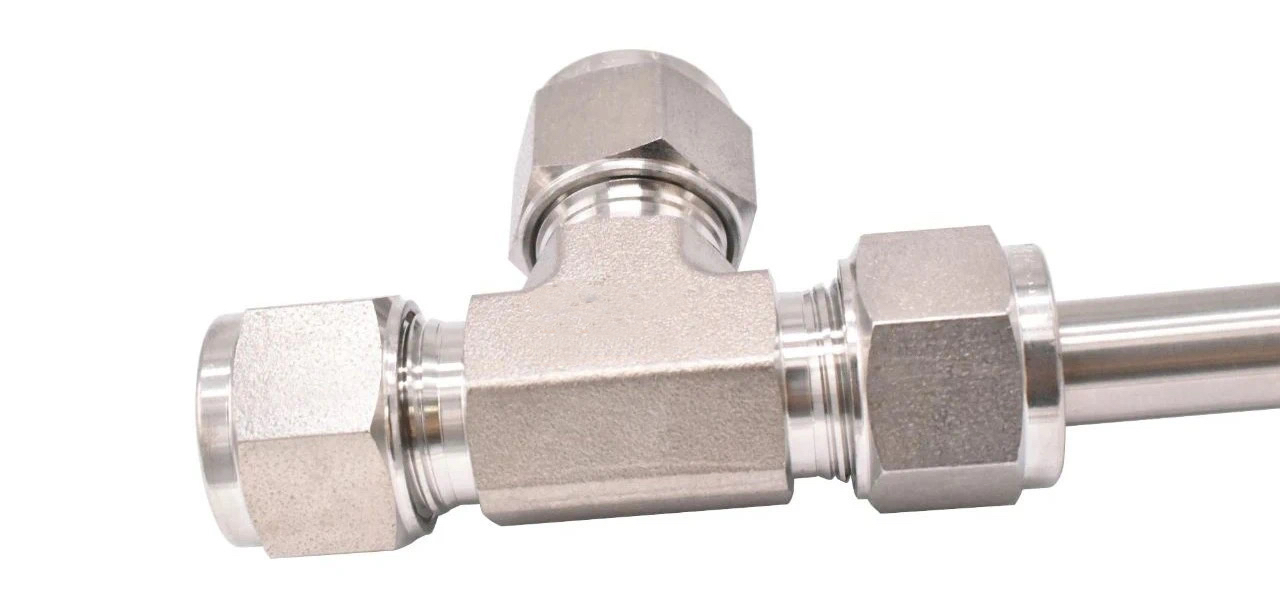

最終締め：トルクレンチを使用し、規格値に従って締め付けてください。抵抗が急激に増加したとき（通常は定格トルクの 70% ～ 80%）で停止します。
漏れ検出:検出感度が 1×10-9 Pa・m3/s に達するヘリウム質量分析リーク検出器を使用します。
特殊な条件の処理:
振動環境:接合部にゴム製緩衝スリーブを取り付け、振動加速度を 50 m/s² から 10 m/s² に低減します。
腐食性媒体:PTFE- コーティングされたジョイントを使用すると、年間腐食速度が 0.3 mm から 0.05 mm に減少します。
高圧システム: ダブルソケット構造を選択し、高張力鋼製ナットと組み合わせることで、耐圧性が 200% 向上します。{0}

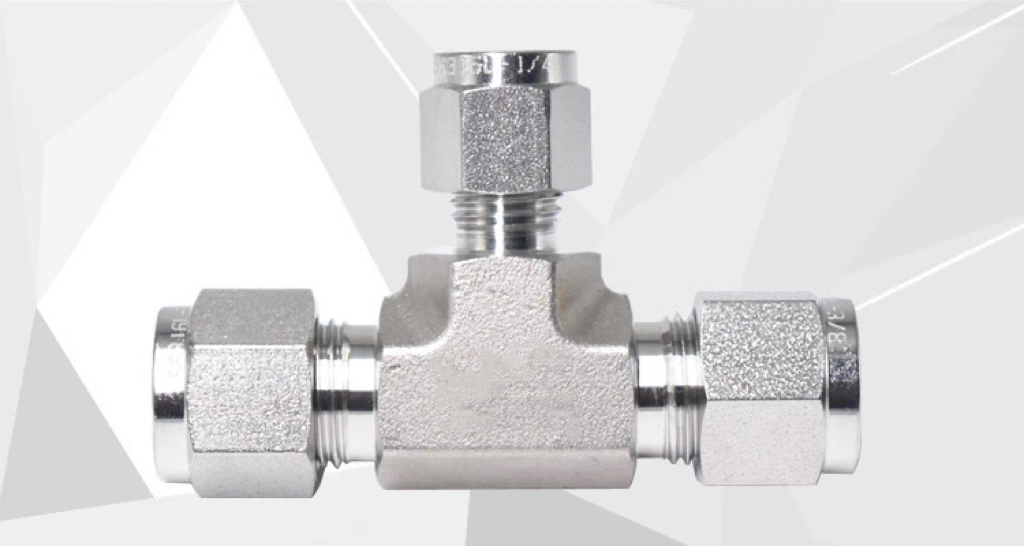

4. 環境モニタリングと維持管理
温度監視:K- タイプの熱電対は、接合部の表面温度をリアルタイムで監視するために高温パイプラインに設置されています。-温度が設定された制限を超えると、アラームがトリガーされます。
ストレス解消：長期的に圧力がかかる関節には、2 年ごとに応力緩和治療が行われます。- 200℃に加熱し4時間保持することで残留応力を除去します。
定期検査：浸透探傷試験 (PT) は 6 か月ごとに実施され、0.1 mm を超える表面亀裂を検出できます。
超音波検査（UT）は12か月ごとに実施され、検出感度は0.5mm相当の欠陥に達します。
共同寿命アーカイブが確立され、使用条件に基づいて交換サイクルが決定されます（たとえば、高温環境では 3 年ごと）。-
Ⅲ．事例分析
ケース 1:原子力発電所の主管路の亀裂補修
原子力発電所の 316L ステンレス鋼の主パイプラインは、5 年間の運転後に溶接部に亀裂が発生しました。試験の結果、σ相の含有量は8%に達していることが分かりました。修理計画には次のものが含まれていました。
(1).脆化した部分を取り外し、UNS S32205 二相鋼と交換します。
(2).溶接後、1020度/2時間の焼入れ+ 720度/8時間の時効処理を実施します。
(3).振動モニタリングシステムを設置し、関節の応力状態をリアルタイムで追跡します。
修理後、パイプラインは8年間使用しても脆化現象を示さず、材料のアップグレードと熱処理の有効性が証明されました。
ケース 2:風力タービンのギアボックスジョイントの破損の予防策
風力タービンのギアボックスの油圧パイプ継手から頻繁に漏れが発生しました。原因は振動によりフェルールが緩んだためでした。改善策には次のものが含まれます。
(1).クイックカップリングをロックリング付きのものに交換して、設置スペースの要件を削減します。
(2).振動加速度を低減するために、接続点にゴム製緩衝スリーブを取り付けます。
(3)・月次点検体制を確立し、ナットの増締めはトルクレンチを使用してください。
導入後はカップリングの寿命が1年から5年に延長され、年間のメンテナンスコストが70％削減されました。

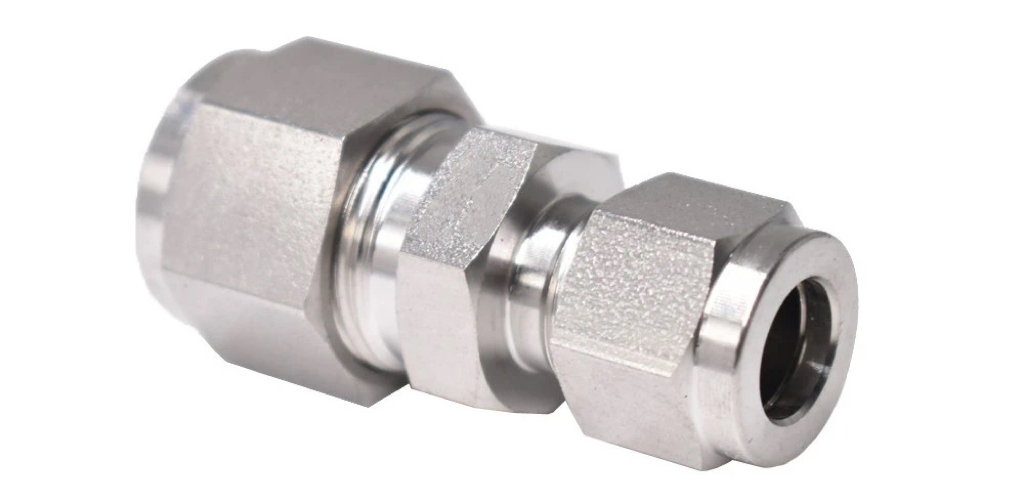

IV.今後の技術開発の方向性
インテリジェントな監視テクノロジー:IoT センサーと統合されたインテリジェント コネクタは、温度、圧力、振動パラメータをリアルタイムで監視し、機械学習アルゴリズムを通じて残りの寿命を予測できます。
新素材の研究:ナノ結晶ステンレス鋼や高エントロピー合金などの新素材は、コネクタの高温靱性を大幅に強化できます。{0}{1}{1}たとえば、FeCoNiCrAl-高エントロピー合金は、600 度で 50J 以上の衝撃エネルギーを維持します。
積層造形アプリケーション:Laser Powder Bed Fusion (LPBF) テクノロジーにより、複雑な内部チャネルを備えたコネクタを製造できるため、応力集中が軽減されます。たとえば、航空油圧システム コネクタは、トポロジー最適化設計により、疲労寿命が 3 倍に延長されました。
結論
クランプ型ジョイントの脆化の防止は、設置とメンテナンスだけでなく、材料の選択、加工、製造のライフサイクル全体を通じて実行する必要があります。{0}}科学的な設計基準、厳密なプロセス制御、インテリジェントな監視方法を通じて、ジョイントの耐用年数を効果的に延長し、産業システムの安全で信頼性の高い動作を保証します。
